레이더식 차량검지기
레이더식 차량검지기

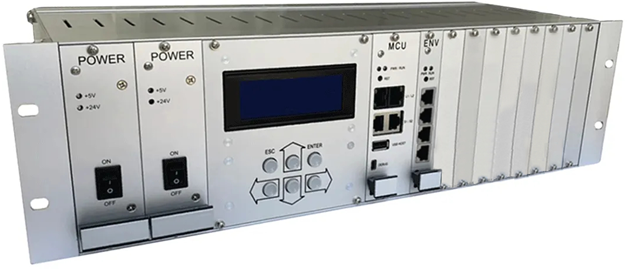

GRC-100
GRC-100은 도로를 주행하는 차량을 레이더센서로 감지하여 차로 별 차량의 속도, 점유시간, 차량 길이 등을 산출하여, 한국도로공사 및 각 지·자체의 교통 센터로 전송하는 차량검지 시스템 입니다.
레이더 센서는 환경적 외부 요인의 영향을 거의 받지 않으며, 시공 및 기기 운영과정에 도로파손이 발생하는 기존의 접촉식센서와 달리 센서시공이 간편하고 유지보수가 용이한 장점이 있습니다.
고성능 AP(CPU) 및 대용량 저장장치(Giga급)를 통해 빅데이터를 장기간 저장하고, 이 데이터를 분석 및 활용할 수 있는 플랫폼을 제공합니다.

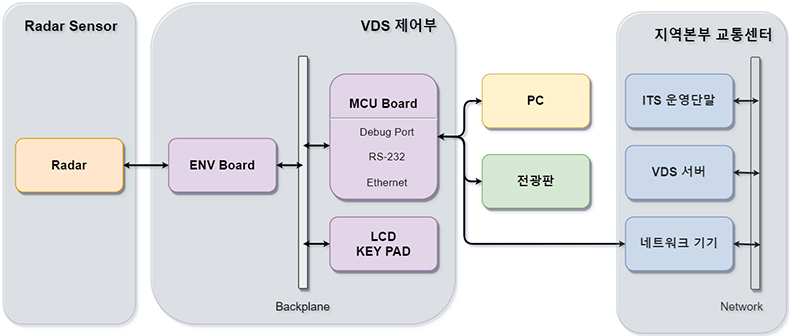

Block Diagram

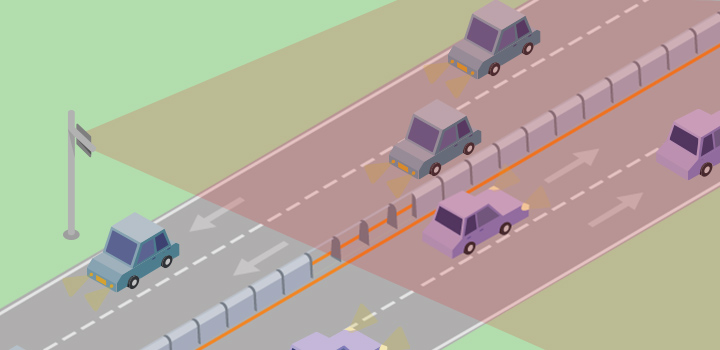

개요도
제품 기능 및 특징
- 교통정보 가공 및 실시간 전송
- 교통량(대), 속도(Km/h), 점유율(%),
차량 길이(m)
- 빅데이터이용을 위한 플랫폼 구현
- 1 GHz고성능 CPU 사용
- 대용량 메모리 탑재
- 최대 5개월(150일) 저장
(1일 50,000대 기준)
- IoT(사물인터넷) 원격 시스템
- 검지기 상태 조회 및 설정
- 실시간 검지 데이터 조회
- 실시간 차량 검지 파형 조회
- 누적 교통 데이터 분석 및 다운로드
- 프로그램 업데이트
- USB Host를 통한 통신포트 확장
- Ethernet, RS-232C 포트 확장

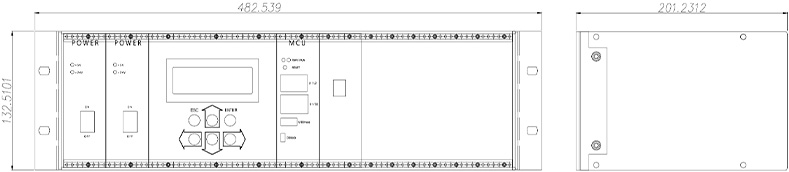

제품 치수도
제품 제원
MCU Board
| AP(CPU) | Cortex A8 32Bit, 1GHz |
|---|---|
| Memory | DDR3 512MB, eMMC 4GB |
| T-Flash 512GB | |
| OS | Linux(Kernel 4.9) |
| USB | Host, Device |
| Communication | Ethernet x 2 (Gigabit, 10/100), RS-232C x 2 |
| Storage Slot | SD Card |
Radar Sensor
| Max. Range | 60m |
|---|---|
| Max Lane | 4 |
| Speed Range | -250KPH ~ +250KPH |
| Speed Accuracy | 0.4KPH |
| Speed Resolution | 0.1KPH |
| Field of View | Az: ±33deg, El : ±26deg |
| Update Rate | 80msoh |
| Communication | Ethernet, RS-485 |
| Power Supply | 9 ~ 24VDC |
| Protection | IP66 |
| Dimension (WxHxD) | 137 x 95 x 30mm |
