루프식 차량검지기
루프식 차량검지기

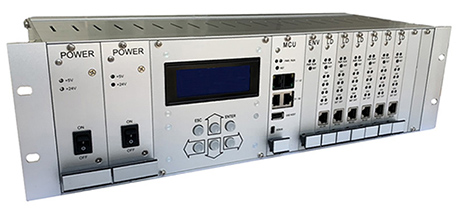

GLC-100
GLC-100은 도로를 주행하는 차량을 루프센서로 감지하여 차로 별 차량의 속도, 점유시간, 차량 길이 등을 산출하여, 한국도로공사 및 각 지·자체의 교통 센터로 전송하는 차량검지 시스템 입니다.
루프방식은 환경적 외부 요인의 영향을 거의 받지 않으며, 다수의 차량 검지 방식 중에서 가장 뛰어난 검지 능력을 가지고 있습니다.
고성능 AP(CPU) 및 대용량 저장장치(Giga급)를 통해 빅데이터를 장기간 저장하고, 이 데이터를 분석 및 활용할 수 있는 플랫폼을 제공합니다.

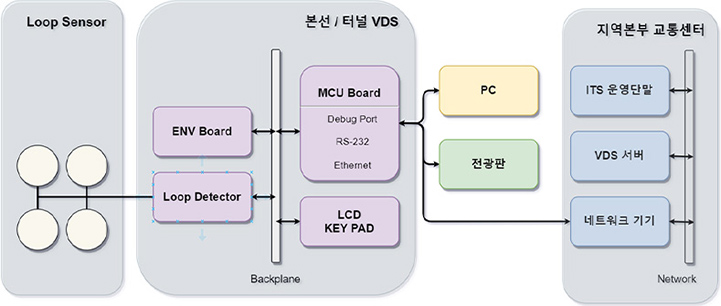

Block Diagram

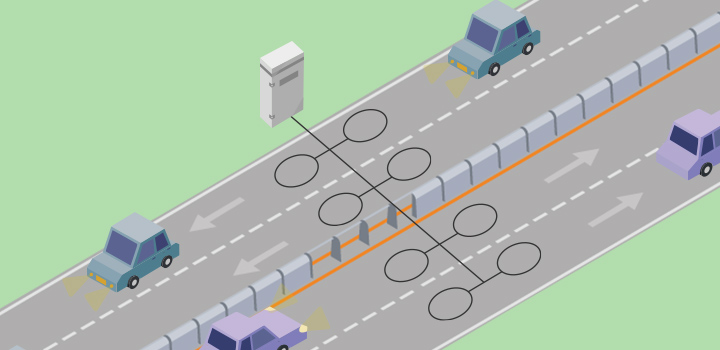

개요도
제품 기능 및 특징
- 교통정보 가공 및 실시간 전송
- 교통량(대), 속도(Km/h), 점유율(%),
차량 길이(m)
- 빅데이터이용을 위한 플랫폼 구현
- 1 GHz고성능 CPU 사용
- 대용량 메모리 탑재
- 최대 5개월(150일) 저장
(1일 50,000대 기준)
- IoT(사물인터넷) 원격 시스템
- 검지기 상태 조회 및 설정
- 실시간 검지 데이터 조회
- 실시간 차량 검지 파형 조회
- 누적 교통 데이터 분석 및 다운로드
- 프로그램 업데이트
- USB Host를 통한 통신포트 확장
- Ethernet, RS-232C 포트 확장

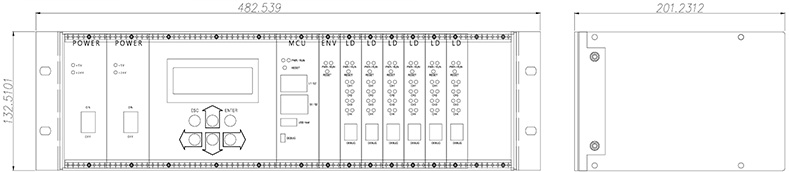

제품 치수도
제품 제원
MCU Board
| AP(CPU) | Cortex A8 32Bit, 1GHz |
|---|---|
| Memory | DDR3 512MB, eMMC 4GB |
| T-Flash 512GB | |
| OS | Linux(Kernel 4.9) |
| USB | Host, Device |
| Communication | Ethernet x 2 (Gigabit, 10/100), RS-232C x 2 |
| Storage Slot | SD Card |
Loop Detector Board
| CPU | Cortex M4 32Bit, 168Mhz |
|---|---|
| FlashMemory | 512KB |
| FPGA | 300MHz, 250Gates |
| Frequency | 10Khz ~ 100Khz |
| Communication | RS-232C(Debug) |
| DIP-Switch | 주파수, 감도, 기능 설정 |
| LED | 차량 검지 및 센서 상태 표출 |

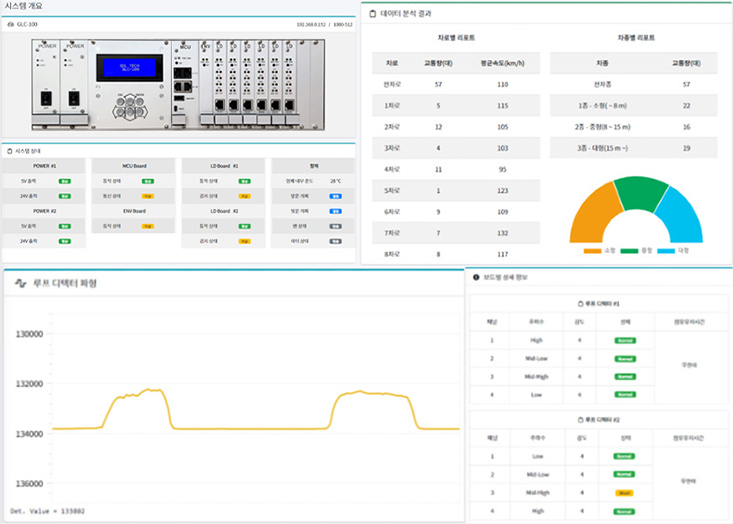

웹 운영프로그램
(원격 접속)
